M-ONE 8 三轴立式加工中心
M-ONE 8 三轴立式加工中心

M-ONE 8 三轴立式加工中心

型号:
M-one 8

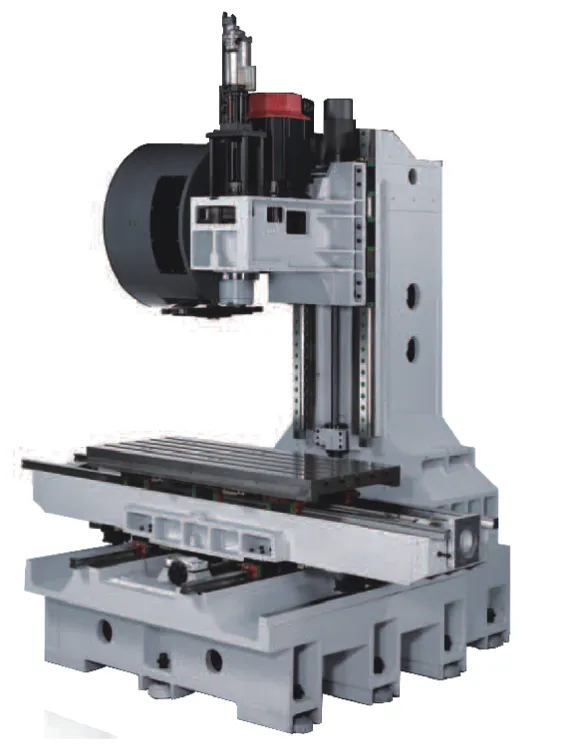

M-ONE8 三轴立式加工中心

全新设计

数控机床中心

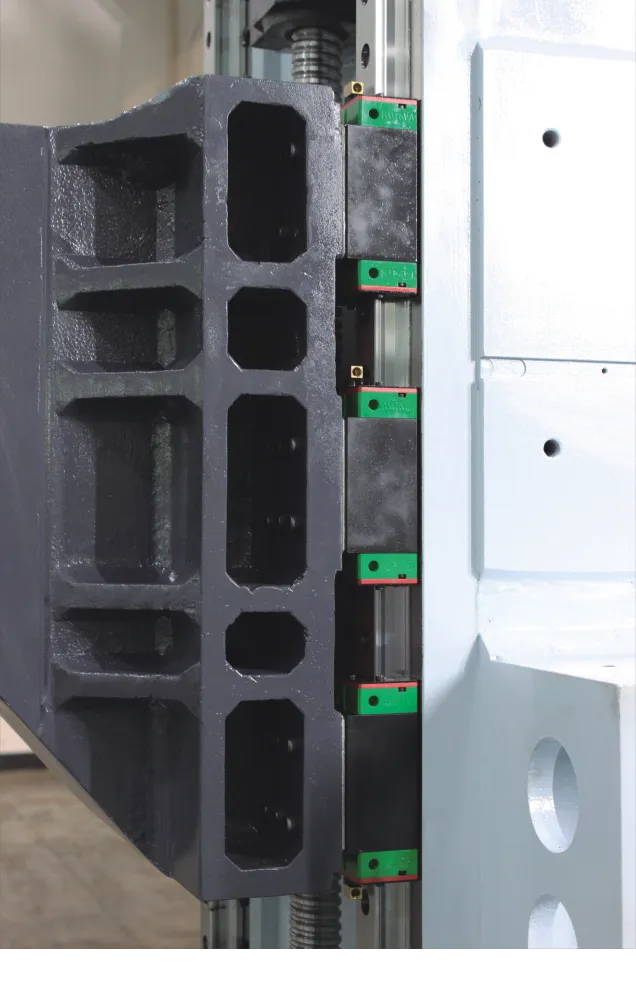

TAKAM机械公司设计的M-ONE系列具有坚固、耐用、高速等特点,是一款设计更好的立式加工中心。对于Z轴上的M-ONE8 立式机床,我们突破行业常规设计,并使用6个高精度滑块来提高刚度,还确保了该机床在重负荷下工作

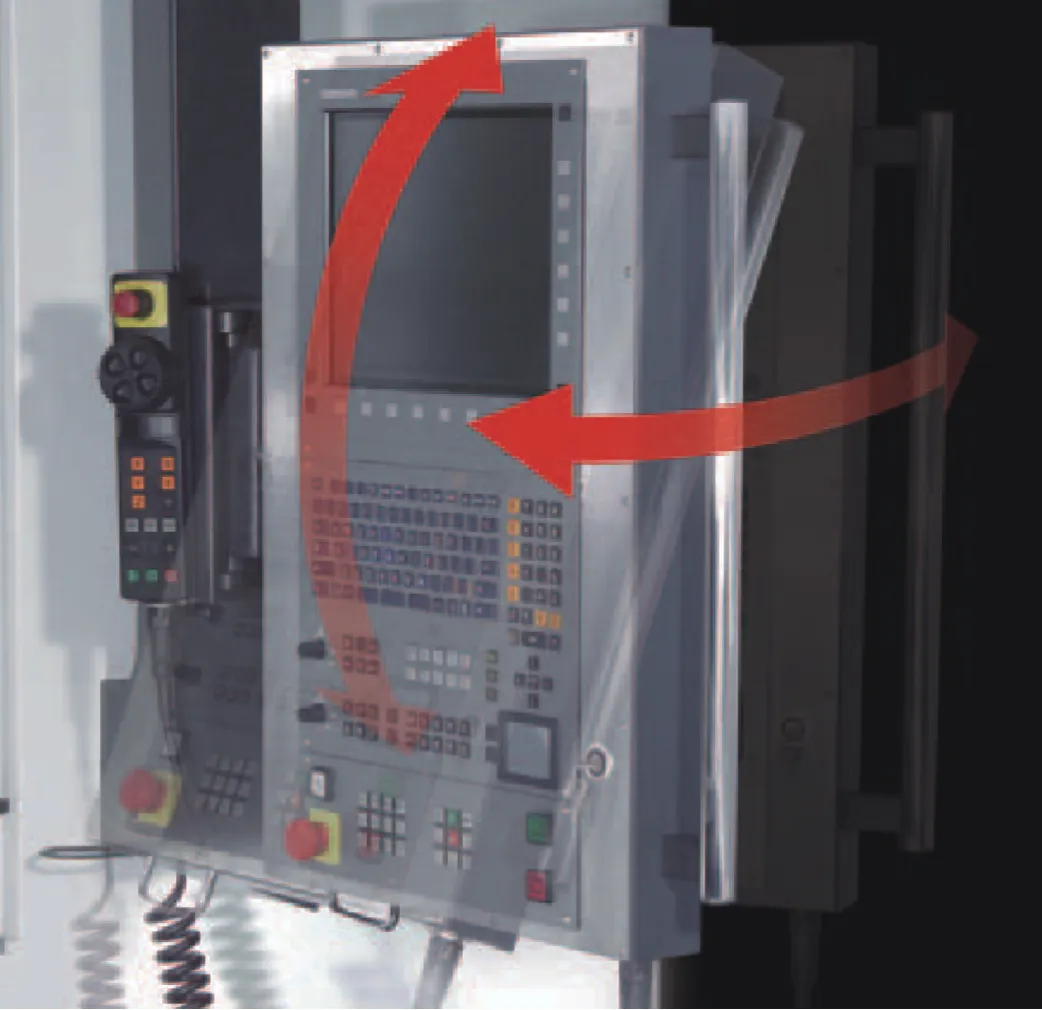

M-ONE系列控制面板

优质数控机床中心

M-ONE8机器控制的设计考虑到了操作员。控制面板设计使操作员获得最大的舒适度,因为操作员可以根据自己的需要调整控制面板。由于控制面板具有最大的舒适性,因此操作员可以长时间工作而不会感到疲倦。

三轴数控机床中心

强大的基础

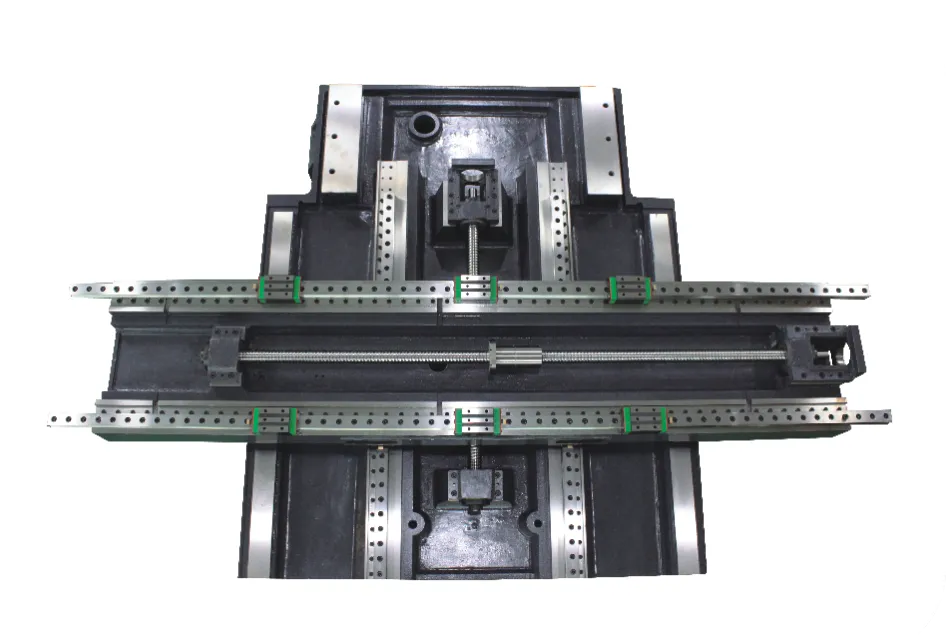

M-ONE8立式加工中心的主要用途是重型切割。这就是为什么对于M-ONE8立式加工中心的基座在其Y轴上有四个导轨的原因,如上图所示,除了两个线性导轨之外,还有两个附加的箱式导轨作为支撑以压住重物机器进行重切削时的最大压力。

数控机床中心

更快,更强大-----这是M-ONE系列

快速旅行

每个轴

C3高等级

36m /分钟

7个轴承

进口滚珠丝杠


考虑到速度和生产率,我们特别分析并确保我们的机器结构与其他制造商相比有所不同。我们找到了一种减少重量的方法,但增加了机器的刚性和耐用性的方法。从机器的测试到本机器上使用的每个精密零件均经过精心选择。

M-ONE 8 虚拟机

单元

尺寸

工作台尺寸

MM

960×600

加工面积

MM

860×600

T型槽

MM

100×18×5

工作台最大重量

公斤

800

X / Y / Z轴行程

MM

860/600/600

主轴鼻至工作台表面

MM

150-750

主轴锥度

英国电信 / ISO标准 / CAT40

主轴转速

转速

10000

主轴输送方式

主轴马达

千瓦/马力

11/15

轴马达(三菱)

千瓦

2.0 / 2.0 / 3.0

轴马达(发那科)

千瓦

3.0 / 3.0 / 3.0

切削进给速度(X / Y / Z轴)

MM /分钟

1-12000

快速进给速度(X / Y / Z轴)

M /分钟

36/36/24

定位精度

MM

±0.005

重复性

MM

±0.003

空气需求

公斤/平方厘米

6

冷却泵

生命值

3/4

电压要求

千伏安

17.5

机器重量

公斤

6500

外形尺寸(长×宽×高)

MM

2200×2500×2400
