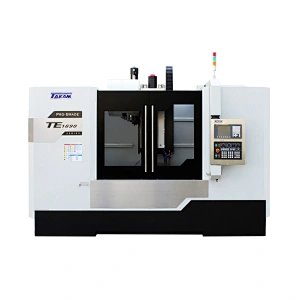

TE-1690立式加工中心
TE-1690立式加工中心
TE-1690立式加工中心

TE-1690立式加工中心

型号:
TE-1690
原出产地:
中国
数量:

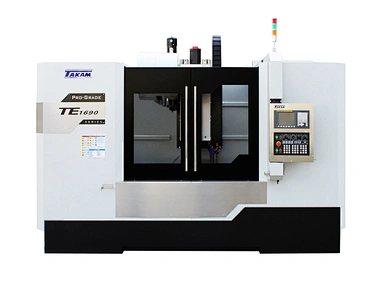

TE-1690重型加工中心模具制造机

全新的TE系列

设计时要考虑效率和生产力!

高速大工作区大功率
24m /分钟-48m/分钟

850至1600mm

15千瓦

快速旅行尺寸差主轴功率

超宽柱和底座

TE-SERIES立式加工中心设计有超宽的底座和超宽的立柱,使机器结构更坚固,当机器进行重负荷加工时,它将使机器寿命更长,零件更精确

高精度主轴

TE系列立式加工中心使用最好的主轴品牌,而Takam的TE-1690机床则使用直径150(190)mm的主轴,并带有标准的环飞溅功能。

高档C3滚珠丝杠和直线导轨

在大金机械公司,我们仅使用HIWIN,PMI或THK等全球知名品牌来确保我们机器的精度和耐用性,我们相信与专业人士的合作。在所有轴上都装有所有45(Z轴55)mm滚子型线性导轨,以确保机器的刚性和性能。

高精度轴承

所有Takam机器都使用高精度NSK轴承,我们在机器的生产中没有混合任何本地中国品牌。通过选配,我们还可以安装SKF轴承。

控制器的多种选择

大金机械有限公司试图满足所有市场客户的需求,因此我们提供了多种品牌的控制器,例如三菱,发那科,西门子和海德汉。

重型模具制造机

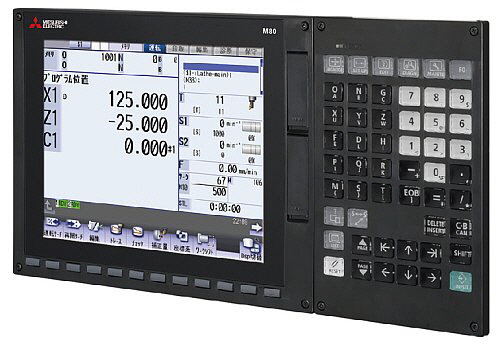

三菱M80A / M80

齿轮箱机

发那科0I-中频 加

重型模具制造机

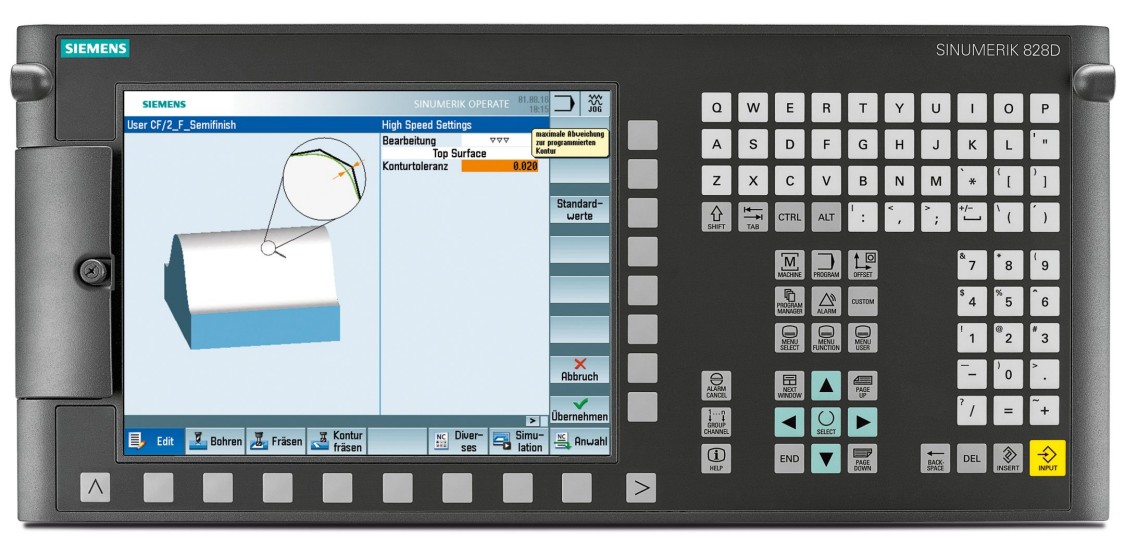

西门子828D / 808D

TE-1690数控立式加工中心规格

学科

单元

尺寸

工作台尺寸

MM

1700(1800)×900

加工面积

MM

1600×900

T型槽

MM

150×22×5

工作台最大重量

公斤

2000

X / Y / Z轴行程

MM

1600/900/800(900)

主轴鼻至工作台表面

MM

150-950

主轴锥度

英国电信 / ISO标准 / CAT40

主轴转速

转速

6000

主轴输送方式

皮带

主轴马达

千瓦/马力

15

轴马达(三菱)

千瓦

4.5 / 4.5 / 4.5

轴马达(发那科)

千瓦

3.0 / 3.0 / 3.0

切削进给速度(X / Y / Z轴)

MM /分钟

1-10000

快速进给速度(X / Y / Z轴)

M /分钟

24/24/24

定位精度

MM

±0.005

重复性

MM

±0.003

空气需求

公斤/平方厘米

6.5

冷却泵

生命值

3/4

电源需求

千伏安

45

机器重量

公斤

15000

外形尺寸(长×宽×高)

MM

4400×3300×3000
