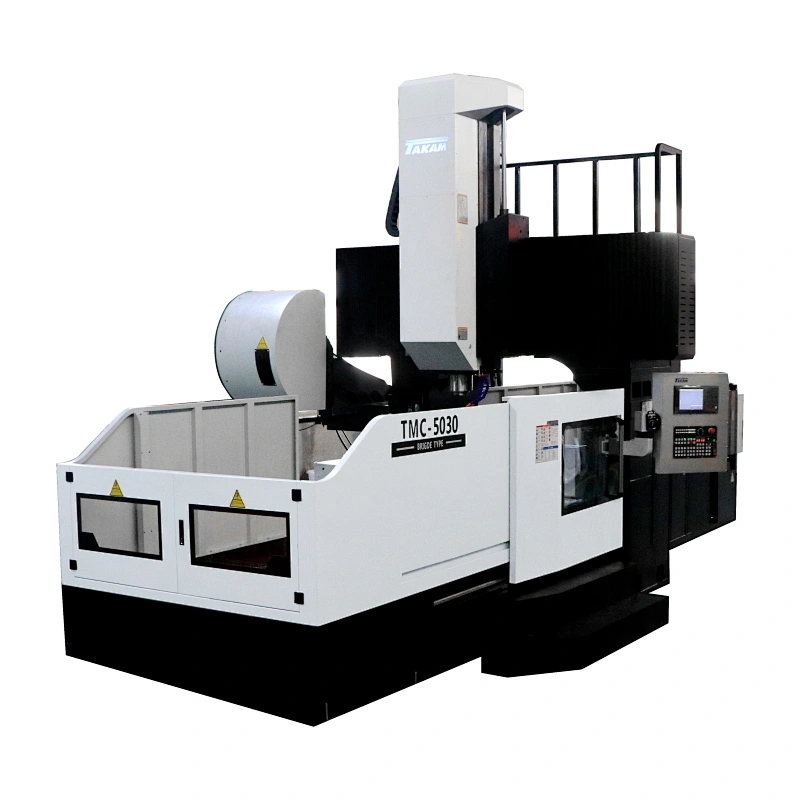

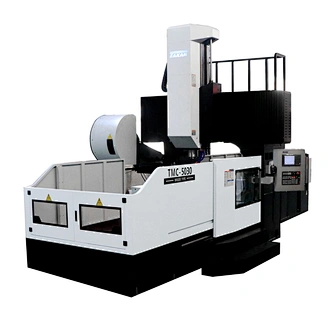

TMC-5030定制龙门加工中心
TMC-5030定制龙门加工中心
TMC-5030定制龙门加工中心

TMC-5030定制龙门加工中心

型号
TMC-5030
数量:

TMC-5030定制龙门加工中心

高雄 TMC系列数控龙门加工中心的设计具有很高的刚性,精度可靠,部件设计符合模块标准,具有高度的互换性和稳定的质量。另外,对于四米以下的小型机床,我们仅使用直接型主轴BT50 6000RPM,以确保重型负载加工的精度

1.主轴种类

1.皮带式主轴(标准)
带式输送机可以更好地组合扭矩和速度。

2.ZF齿轮箱(中型装置)正时皮带轮+ ZF两速齿轮箱(1:1&1:4两速变换),共同完成低速大扭矩和高速大功率)
3.二级齿轮箱主轴配套齿轮箱,切削能力强,扭矩提高3倍。

2.二级齿轮箱(选件)

两级齿轮箱采用高精度进口齿轮,传动效率高,运转噪音小,切削刚性高。两级齿轮头可在高低档切换,产生两种不同的效果。高速旋转低速具有低速齿轮机的切削扭矩。

3.滚子直线导轨

TMC系列采用滚子直线导轨,旨在实现超高刚性和超负荷能力.45度接触角设计使整个直线导轨达到4个方向的超刚性和超负荷特性,可提高加工精度,达到高刚性。超负荷特性可以延长导轨的寿命。

4.控制器系统

Takam设计的机器可以与许多不同种类的品牌控制器系统兼容。我们了解客户学习新系统是一件麻烦的事。因此,我们提供以下控制器系统来满足客户的要求(西门子,海德汉,三菱,发那科)

TMC-5030龙门规格

学科

单元

尺寸

工作台尺寸

MM

5200×2800

加工面积

MM

5000×3000

门宽MM3000

T型槽

MM

200×13×28

工作台最大重量

Ť

17

X / Y / Z轴行程

MM

5000/3000/1000

主轴鼻至工作台表面

MM

150-1150

主轴锥度

BT50

主轴转速

转速

6000

主轴输送方式

主轴马达

千瓦/马力

22/26

轴马达(三菱)

千瓦

9.0 / 7.0 / 7.0

轴马达(发那科)

千瓦

9.0 / 7.0 / 7.0

切削进给速度(X / Y / Z轴)

MM /分钟

10-6000

快速进给速度(X / Y / Z轴)

M /分钟

12/10/12

定位精度

MM

±0.025

重复性

MM

±0.015

空气需求

公斤/平方厘米

6.5

冷却泵

生命值

3/4

电压要求

千伏安

45

机器重量

Ť

53

外形尺寸(长×宽×高)

MM

11800×4900×4800
