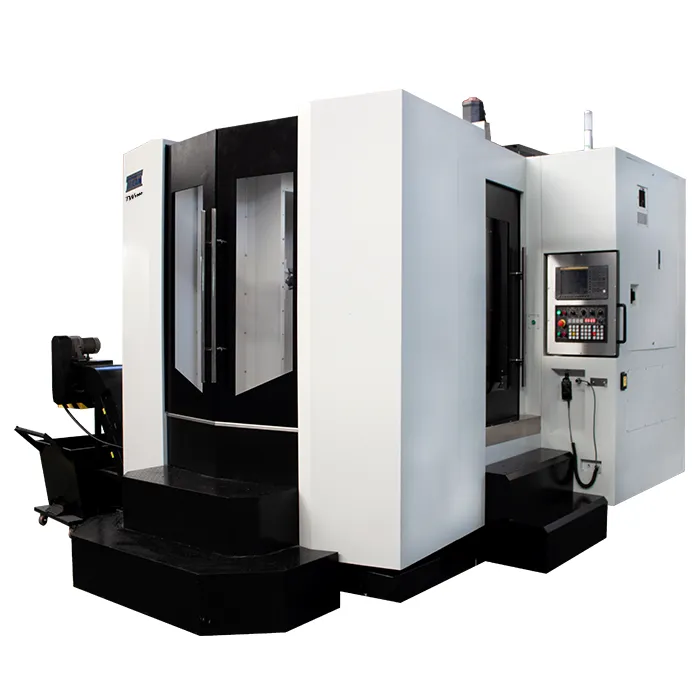

TW-1016 APC卧式自动托盘机
TW-1016 APC卧式自动托盘机
TW-1016 APC卧式自动托盘机

TW-1016 APC卧式自动托盘机

型号:
TW-1016 APC
数量:

TW-1016 APC卧式自动托盘机

高雄 TW系列卧式加工中心获得了德国的设计和制造技术。主轴,托板更换器,直线导轨,滚珠丝杠,轴承,线性刻度尺,液压系统,润滑系统,控制器和工具更换器等主要机器部件均为国际知名品牌。 TW系列卧式加工中心包含高精度,高速,高生产率和高可靠性的特色,TW系列卧式加工中心是最现代的生产机器之一,广泛用于汽车,测量工具,液压系统,模具生产,以及航空航天业。

TW系列加工中心高效,高精度,高结构

宽T形结构的TW系列

>>T形结构大大提高了机器结构的刚性

>>铸件使用高档的米汉纳铸铁制成高质量的结构

TW系列卧式工作台

>>1度工作台,具有高精度的能力,适用于重负荷和重型加工

BT50主轴6000RPM

>>TW系列卧式加工中心是标准的BT50带式主轴,具有油冷却功能,并减少主轴箱的变形并提高精度

TW系列卧式机床中心体

>>T形的宽站姿结构具有很高的刚性

>>科学的结构设计使机器具有强大的加工能力,并在工作台上增加了额外的负担

model
subject
TW-1016
Work table size (mm)1,000*1,000
Machining area (mm)1,000*1,000
Number of pallet (piece)1
T Slot (mm)150*22*6
Max Work Table Rotation Speed (rpm)11.1
Work Table Index 1°×360
Work Table Motor (kw)3
Work Table Clamping Force (kg/cm2)4,000
Cutting Accurancy (sec)5
Max weight on work table (kg)3,000
X/Y/Z Axis travel (mm)1,600*1,200*1,350
Spindle nose to work table surface (mm)230-1,580
Spindle Center to Worktable (mm)150-1,350
Spindle taper BT50
Spindle RPM (rpm)6,000
Spindle delivery type Belt
Spindle motor (kw/hp)22
Axis motor(kw)7.0*4.0*7.0
Cutting feed rateX/Y/Z Axis(mm/min)1-6,000
Rapid feed rateX/Y/Z Axis(m/min)24/24/24
Position accuracy (mm)±0.012
Repeatability (mm)±0.008
Air requirement (kg/cm2)6
Cooling pump (hp)3/4
Voltage requirement (kva)35
Machine Weight (kw)22,000
Exterior sizeL×W×H(mm)4,400*4,260*3,000
