了解 CNC 车床中的轴

主轴（X 和 Z）：

X 轴：控制切削刀具的横向运动，垂直于主轴轴线。

Z 轴：控制切削刀具的纵向运动，平行于主轴轴线。

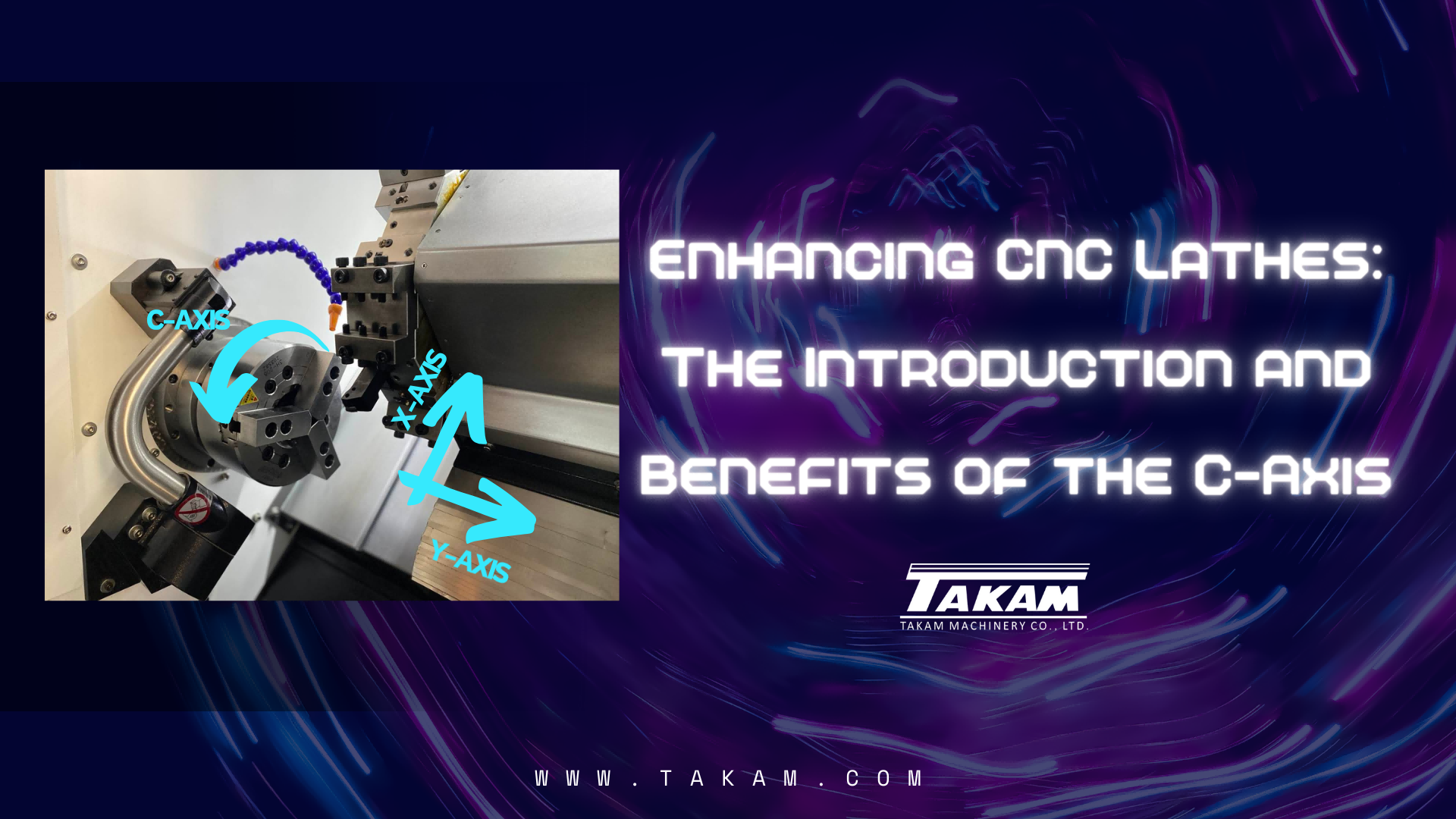

C 轴：

C 轴允许工件绕主轴轴线（通常与 Z 轴对齐）旋转定位。该轴通常表示为以度为单位的旋转运动（0 到 360°）。

C 轴的重要性和应用

旋转定位：

使用 C 轴，可以精确控制主轴以将工件旋转到特定的角度位置。这对于需要精确角度对准的加工特征至关重要。

铣削操作：

增加 C 轴后，车床可以执行铣削操作，从而将其转变为多任务机床。它可以铣削平面、凹槽、键槽和其他复杂特征，否则这些特征需要单独的铣削操作。

复杂几何形状：

通过将 C 轴与 X 轴和 Z 轴协调，CNC 车床可以在工件上创建复杂的几何形状和复杂的特征。这对于需要多次操作或复杂设计的零件尤其有益。

提高效率：

集成 C 轴减少了在不同机器之间转移工件的需要，从而提高了效率并减少了设置时间。这种操作整合可以节省大量时间和成本。

C 轴的工作原理

旋转编码器：主轴配备旋转编码器，可提供有关其角位置的精确反馈。该反馈用于精确控制旋转。

动力刀具：带有 C 轴的 CNC 车床通常包括动力刀具，允许使用电动切削刀具。这些工具可以在工件被主轴固定到位时执行各种铣削和钻孔操作。

编程：C 轴使用 CNC 代码（G 代码）进行编程。特定命令控制旋转运动，允许精确的角度定位和与 X 轴和 Z 轴的同步运动。

实际示例

考虑加工一个需要在其圆周上钻几个径向孔的零件。使用传统车床，这需要将工件移动到铣床上。但是，对于配备 C 轴的 CNC 车床：

1.使用 C 轴将工件旋转到所需角度。

2.接合动力刀具以钻孔。

3.然后将工件旋转到下一个角度位置，并重复该过程。

结论

在 CNC 车床中引入 C 轴极大地扩展了其功能和多功能性。它能够执行需要精确角度控制和铣削操作的复杂加工任务，最终实现更高效的制造流程，并能够在单一设置中生产复杂零件。
